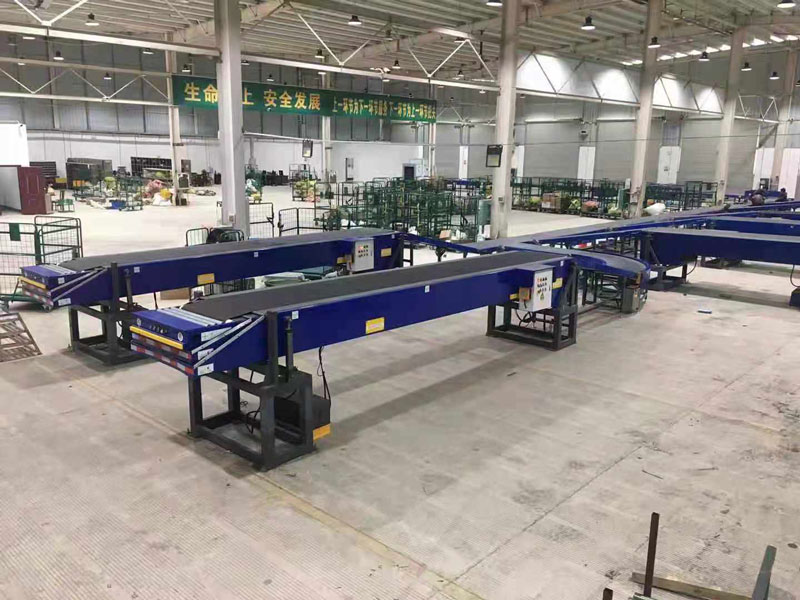

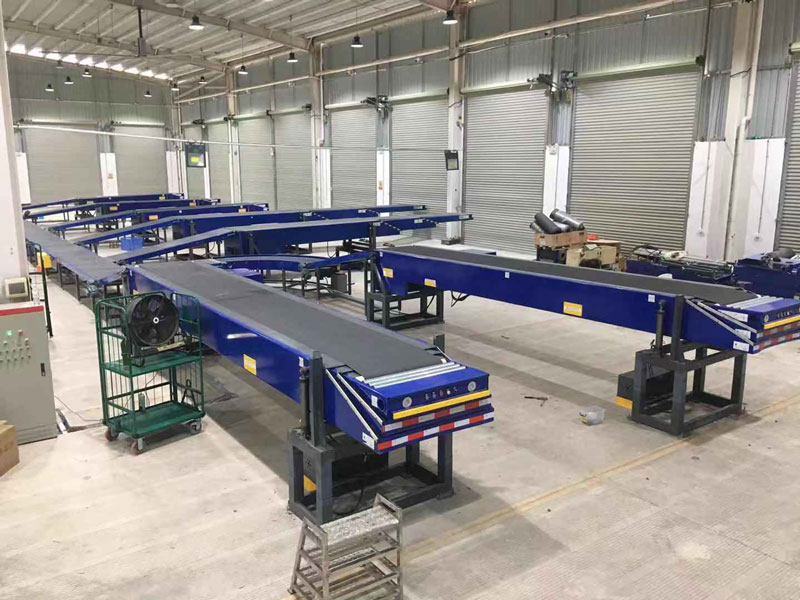

三节6/8伸缩输送机



（1）伸缩胶带机采用固定式
（2）具备正反向输送功能，正反向切换应单独控制，平稳过渡。
（3）伸缩胶带机配液压升降系统，具备上下调节功能，最远端处升降调整范围1000mm，其中向下调节范围不小于300mm。输送速度0.4～0.6m/s，变频可调，调频范围30～60Hz，具备软启动功能。
（4）伸缩胶带机规格：
       三节伸缩胶带机，伸长段≥8m,固定段长度6m。
       其他特殊规格伸缩胶带机参见工艺流程图纸和设备清单。
（5）动态载荷60 kg /㎡，静态载荷200 kg /㎡。
（6）各节侧板材料均须采用淬火BS700钢板制作。
（7）机架及支腿采用碳钢材料制作，外表面喷漆或喷塑等处理，颜色待定，配可调节地脚。
（8）端头有光感防撞功能，并设照明装置，防撞装置当阻力。
（9）机头机尾的控制按钮盒均应安装在侧面。
（10）采用黑色伸缩专用皮带为输送载体。
（11）伸缩胶带机在全部伸出后满负载工作时其端头下垂量不大于80mm。
（12）五节伸缩胶带机机身侧板材料厚度：第一节（固定段）不低于6mm，第二节不低于5mm，第三节不低于4mm，，淬火BS700锰钢板弯制，确保机身的强度。
（13）耐砸段：卸货处，伸缩胶带机伸出端前端须设置卸货耐砸段，耐砸段由无动力滚筒（内置于伸缩机内）和托板组成。滚筒输送面与末节皮带输送面相平。滚筒釆用倾斜U型槽安装（斜向伸出方向），保证装卸人员不小心将手指插入滚筒缝隙中的情况下，滚筒能轻易从U型槽中弹出，避免对装卸人员造成身体伤害。托板釆用镀锌处理，钢板厚度为5mm，为防止托板变形，侧边可以折弯，背面可以加筋条。
（14）具备点动伸缩工作模式。
（15）前端设置操作按钮，有防护档板，对按钮起有效的保护作用，防止胶带机伸缩时撞坏按钮。前端两侧设有十字操作按钮，实现升降、伸缩操作功能。
（16）电气安全与可靠性保护措施：伸缩动作和升降动作均设有极限位置检测开关，运行到极限位置时，位置检测开关触发，停止对应的动作，使机械部分得到保护。前端设有碰杆开关，进行伸出动作时，若碰到人或物，则开关触发，停止伸出。设有“急停”按钮并带有指示灯，以备在紧急情况下按下，将停止胶带机的一切动作。
（17）伸缩胶带机皮带一般为PVK(某些场地需要用到PVC或其他类型皮带时需与买方确认），伸缩机降到最低处时应尽可能满足用户指定车型，不能满足时应与买方及时沟通确认。
（18）伸缩胶带机每一段伸出段均需要设置防撞安全措施，避免伸缩胶带机与车厢底面发生硬性碰撞。
（19）伸缩胶带机底部须预留足够的维修空间。
